Lagerloser Drehgeber EB260 kombiniert Vorteile optischer und magnetischer Systeme

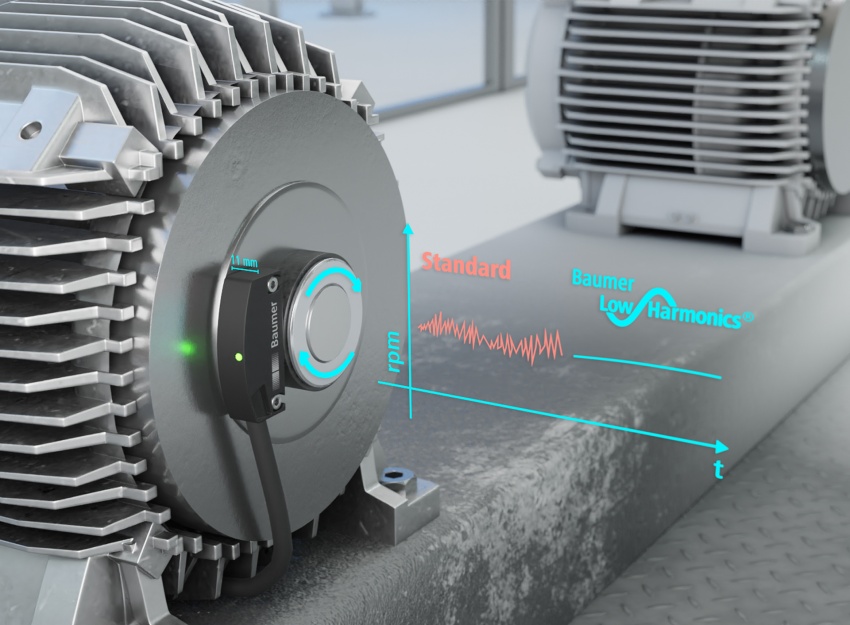

Der lagerlose Drehgeber EB260 von Baumer kombiniert die Präzision optischer Abtastungen mit der Robustheit und Wirtschaftlichkeit magnetischer Systeme – bei gleichzeitig minimaler Baugröße. Die innovative LowHarmonics Signalaufbereitung mit Autokalibration eliminiert anbau-, temperatur-, alterungs- und mechanisch bedingte Signalfehler und sorgt so für hohe Präzision und Regelgüte. Der integrierte Airgap-Monitor erfasst kontinuierlich den Abstand zum Magnetrotor. Kleinste Veränderungen durch Beschädigungen der Maschinen-mechanik werden überwacht und dem übergeordneten System gemeldet. Der inkrementale Drehgeber EB260 eröffnet so völlig neue Möglichkeiten in der Antriebstechnik und im Maschinenbau.

Innovation: Die Grundlage für die hohe Präzision bildet die Maßverkörperung, also der Magnetring, auf dem die magnetische Teilung aufgebracht ist. Hier setzt Baumer auf Magnetmaterialien, die eine hohe Homogenität aufweisen und darüber hinaus eine hohe Flussdichte ermöglichen. Die hochpräzise Magnetisierung auf eigens entwickelten Magnetisierungsanlagen entsteht durch die Anwendung von innovativen Korrekturverfahren. Dadurch werden Fehler wirkungsvoll minimiert, und es entstehen Magnetringe höchster Qualität. Der Sensor erfasst die Magnetisierung berührungslos und erreicht nicht zuletzt dank der Baumer LowHarmonics-Technologie höchste Signalqualität. Die Baumer-LowHarmonics-Technologie umfasst mehrere, kontinuierlich arbeitende Signalverarbeitungs-Algorithmen. Sie sorgen unabhängig vom Abstand zwischen Sensor und Rotor für ein Drehzahlsignal mit äußerst geringem Oberwellenanteil. Zudem werden typische Fehler, die z.B. durch Signaldrift, Montagetoleranzen, Temperaturschwankungen oder Wellenrundlauf verursacht werden, wirkungsvoll eliminiert.
