Sichere Speicherung und Transport von Wasserstoff mit Kleinsteuerung PNOZmulti 2

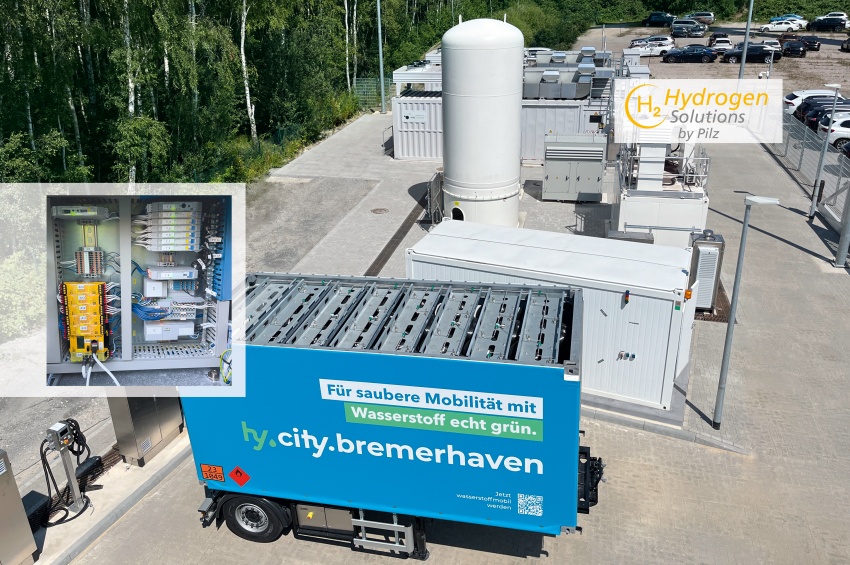

Im Rahmen des von GP Joule und Greenfuels initiierten Projektes HY.City.Bremerhaven wird überschüssiger Strom in CO2-neutralen Wasserstoff umgewandelt und unter anderem für den Verkehrssektor bereitgestellt. Dazu werden zwei mit jeweils vier Hochdruckbehältersektionen ausgestattete Spezialtrailer vollautomatisch mit dem leicht entzündlichen Gas befüllt und bis zu 380 bar komprimiert. Wasserstoff ist in Verbindung mit Sauerstoff ein hochexplosives Gasgemisch: Sowohl das Befüllen wie das Entleeren der unter Hochdruck stehenden Spezialbehälter birgt potenzielle Gefahren. GP Joule setzt dabei auf die sichere Kleinsteuerung PNOZmulti 2 von Pilz: Sie überwacht mit fehlersicherer Analogwertverarbeitung den Übergabeprozess zuverlässig.

Innovation: Die Herausforderung war, das Befüllen und Entleeren der Trailer an Tankstellen und anderen Abnehmerstationen einheitlich, einfach und sicher zu gestalten. Die Sicherheitssteuerung sollte sich dabei nicht an den Stationen, sondern an Bord des Trailers befinden. Standardlösungen gab es nicht. GP Joule und Pilz entwickelten daraufhin gemeinsam eine neu- und einzigartige mobile Sicherheitslösung auf Grundlage der sicheren Kleinsteuerung PNOZmulti 2. Das System umfasst das Basisgerät PNOZ m B1 mit mehreren Analogwert-Eingangsmodulen und einem Relais-Ausgangsmodul. PNOZmulti 2 überwacht mit fehlersicherer Analogwertverarbeitung die Einhaltung relevanter Parameter und kritischer Grenzwerte bei Druck, Temperatur sowie Be- und Entladegeschwindigkeit. Der im PNOZmulti Configurator integrierte Baustein „Sichere Rampenüberwachung“ ermöglicht eine präzise Grenzwerteinstellung mit dynamischer Grenzwertüberwachung auf Sicherheitsniveau SIL 2.
